وقتی صحبت از ساخت گریتینگ می شود، اولین و مهم ترین قدم برای رسیدن به محصولی دقیق، ایمن و کاربردی، طراحی نقشه گریتینگ است.
در مقام یک صنعت گر که سال هاست در کارگاه های تولید گریتینگ فعالیت می کنم، می تونم بگم نقشه، همون قلب تپنده پروژه ماست.
بدون یک نقشه دقیق، گریتینگی که ساخته می شود یا درست جا نمی افتد یا بار رو به درستی تحمل نمی کند.
نقشه گریتینگ یک طرح فنی است که مشخصات دقیق یک گریتینگ را نمایش می دهد.
این نقشه شامل اطلاعاتی مثل:
ابعاد دقیق (طول، عرض، ضخامت)
نوع مشبندی یا چشمه (مثلاً 30×100 میلی متر)
نوع تسمه باربر و رابط (تسمه در تسمه، تسمه در میلگرد، تسمه در چهار پهلو)
نحوه قرار گیری گریتینگ در محل نصب
پروفیل کناری یا فریم اطراف گریتینگ
نقاط جوشکاری، سوراخ کاری یا اتصال به سازه
این نقشه‌ها معمولاً با نرم افزار های طراحی صنعتی مثل AutoCAD یا SolidWorks ترسیم می شوند.
وقتی قراره گریتینگ داخل یک سازه فلزی، مسیر عبور، رمپ یا حتی پوشش آب رو نصب بشه، باید دقیقاً با شرایط محل منطبق باشد.
با یه نقشه خوب، موارد زیر تضمین می شوند:
تناسب دقیق با محل نصب
تحمل بار بر اساس نیاز پروژه
ایمنی در عبور و مرور افراد و وسایل نقلیه
کاهش ضایعات در تولید
صرفه جویی در زمان نصب
در ادامه به بررسی اجزای این بخش از ساخت و تولید گریتینگ ها خواهیم پرداخت.
اجزای اصلی نقشه گریتینگ عبارتند از:

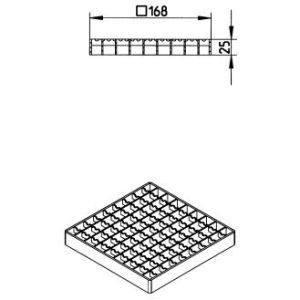

1. پلان کلی گریتینگ
نمای بالای گریتینگ که طول، عرض، ابعاد چشمه و شکل کلی رو نشون می‌دهد.
در بعضی پروژه ها، گریتینگ ها حالت دایره ای یا مثلثی دارن که طراحی انها تو پلان مشخص می شود.
2. نمای مقطع
در این قسمت، ضخامت تسمه ها، ارتفاع کلی گریتینگ و شکل لبه ها نمایش داده می‌شود.
3. جزئیات فریم
اطلاعات مربوط به نوع فریم دور گریتینگ: مثل فریم تسمه ای، نبشی یا پروفیل U که در محل نصب جوش می خورد یا پیچ می شود.
4. جزئیات اتصال
شامل نقاط جوشکاری، نحوه قرارگیری گیره ها، سوراخ کاری ها یا پیچ و مهره ها.
در زیر به برخی از نکات که کمک میکند تا نقشه گریتینگ به صورت کاملا دقیق و بدون ایراد طراحی شود خواهیم پرداخت.
بازدید میدانی از محل نصب:
هیچ چیز جای بازدید حضوری را نمیگیرد.
با اندازه گیری دقیق، می‌توانید از خطا های بعدی جلوگیری کنید.
هماهنگی با تیم سازه یا معمار:
طراح سازه باید دقیقا بداند چه باری روی گریتینگ وارد می‌شود تا نوع تسمه باربر به درستی انتخاب شود.
استفاده از نرم افزار تخصصی
ترسیم دستی دیگر جوابگو نمی باشد.
طراحی با نرم افزارهایی مثل AutoCAD باعث می شود نقشه دقیق، واضح و بدون ابهام باشد.
درج مشخصات فنی روی نقشه:
مثل متریال، گالوانیزه بودن، نوع جوشکاری، تعداد قطعات و وزن هر پنل.
از دیدگاه من به عنوان یک صنعت گر، نقشه گریتینگ نه فقط یک نقشه ساده بلکه پایه و اساس ساخت یک محصول مهندسی شده است.
اگر نقشه خوب و دقیق نباشد تمام زحمات بعدی بی نتیجه خواهد ماند.
پس حتما باید این امر توسط کارشناسان و متخصصان با تجربه انجام گردد تا محصول نهایی چه از نظر کیفیت و کارایی و چه از نظر قیمت برای شما مشتریان و کارفرمایان محترم رضایت بخش باشد.
